La nueva generación de sistemas de molienda iónica de última generación que cumple con las más altas exigencias. Dispositivo multifuncional para corte de pendientes y pulido de superficies sin daños, ofrecido para usuarios de SEM y EBSD.

• Operación fácil de usar y automatizada
• La gama de energías más amplia del mercado
  (100 eV- 16 keV)
• Exclusivos portamuestras de corte de pendiente preinclinados (30°, 45°, 90°)
• Sistema de bloqueo de carga para un rápido intercambio de muestras
• Opción de refrigeración con nitrógeno líquido o Peltier

DESCRIPCIÓN

Para la preparación de muestras específicas del sitio de alta calidad en la aplicación SEM

• Preparación de muestras transversales mediante corte inclinado en 90°, 45° y 30° por diferentes portamuestras
• Pulido final y limpieza de muestras tradicionales SEM y EBSD
• Sistema de bloqueo de carga para un intercambio de muestras más rápido y sencillo
• Pistola de iones de alta energía para un fresado rápido
• Pistola de iones de ultra alta energía opcional especialmente recomendada para el fresado iónico de materiales extra duros o para un fresado extremadamente rápido
• Pistola de iones de bajo consumo para un pulido y una limpieza cuidadosos de las superficies
• Configuración y operación de parámetros automatizados
• Ejemplo de rotación y oscilación

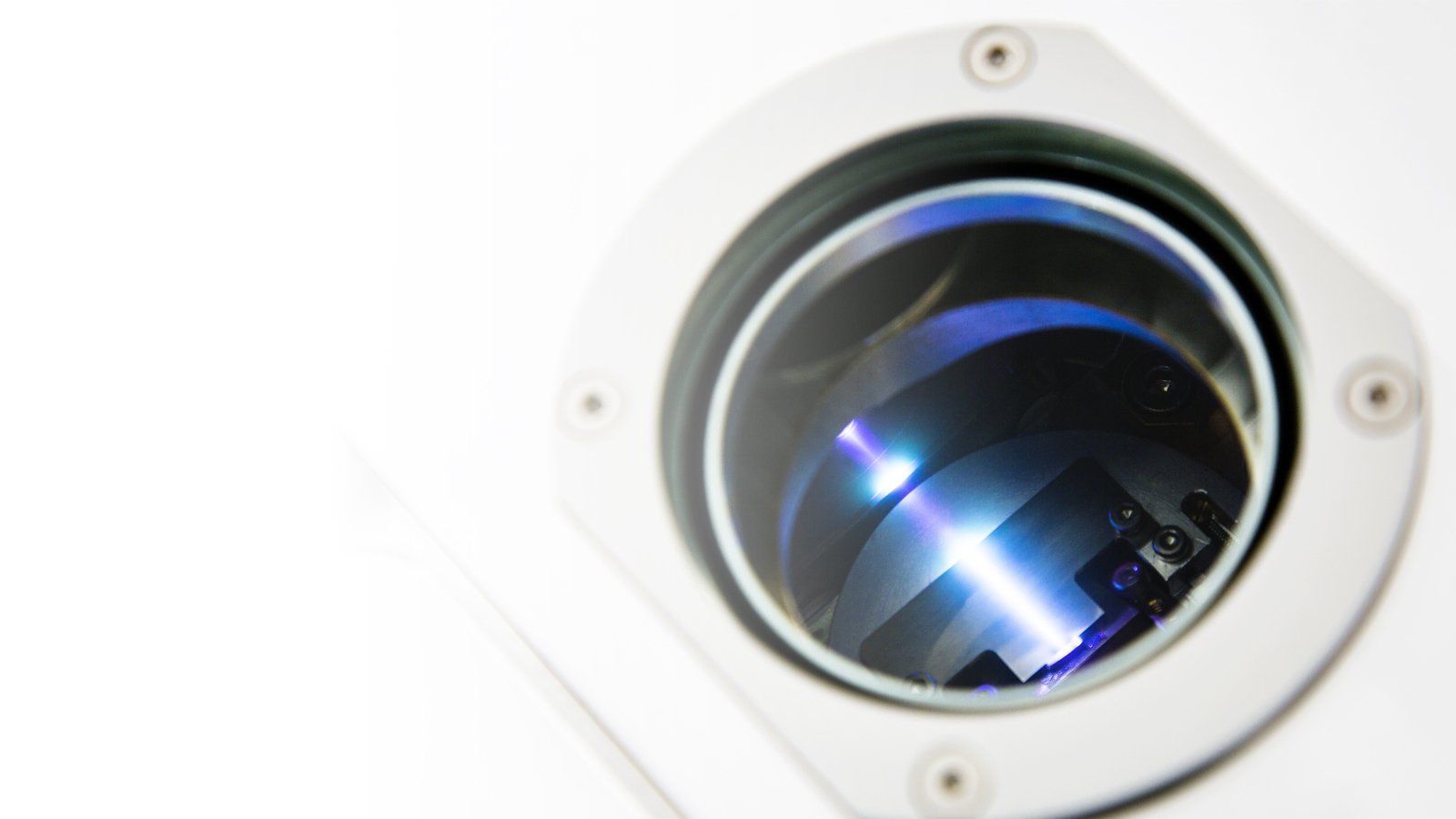

• Supervisión en tiempo real del proceso de fresado mediante cámara CMOS de alta resolución y monitor TFT

El modelo SEMPrep 2 está equipado con fuentes de iones de alta y baja energía. El corte de pendiente rápido con la pistola de iones de alta energía seguido de una limpieza suave de la superficie con la pistola de iones de baja energía proporciona muestras de SEM de sección transversal adecuadas para el análisis de fallas de semiconductores y otros fines analíticos. El sistema también proporciona una solución basada en molienda de iones para mejorar y limpiar muestras SEM pulidas mecánicamente y preparar superficies libres de daños para la técnica EBSD. La nueva fuente de iones de ultra alta energía de 16 keV es más potente y tiene una tasa de pulverización más alta que antes.

Especificaciones

Fuentes de iones

• dos pistolas de iones:
• Cañón de iones de alta energía que funciona desde hasta 10 keV o
• pistola de iones de ultra alta energía opcional que funciona hasta 16 keV
• cañón de iones de baja energía en el rango de 100 eV a 2 keV
• energía de molienda ajustable de forma continua e independiente

Etapa de muestra

• tamaño de la muestra:

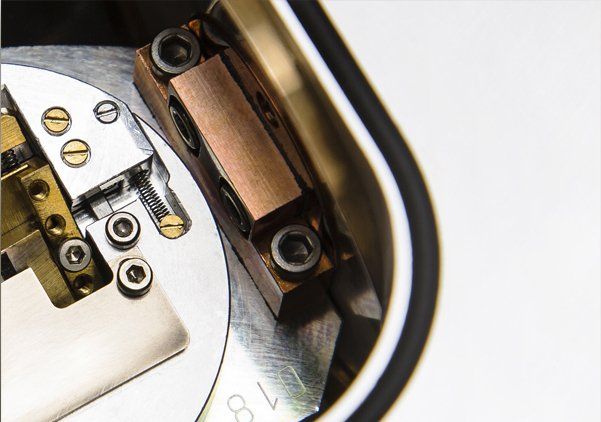

• portamuestras de corte en pendiente (disponible con plataformas inclinadas de 30º, 45º, 90º)
• para soportes de 30º, 45º: máx. 20 mm (largo) x 16 mm (ancho) x 7 mm (espesor)
• para soporte de 90º: máx. 20 mm (largo) x 16 mm (ancho) x 5,5 mm (espesor)
• portamuestras para limpieza de superficies (EBSD) con 3 tipos de cabezales diferentes:
• tipo de cabeza plana: máx. Ø36 mm x 0-5,5 mm
• tipo estándar: máx. Ø26 mm x 3-14 mm
• tipo hueco: máx. Ø24 mm x 13-19 mm
• inclinación de la muestra: 0º a 30º en incrementos de 0,1º
• rotación de la muestra: rotación en el plano, 360º (disponible solo para portamuestras de limpieza de superficies)
• oscilación de muestra: oscilación en el plano de + 10º a + 40º en pasos de 10º

Enfriamiento de muestras

• Refrigeración LN2 para preparar muestras sensibles al calor - opcional
• Enfriamiento Peltier para proteger las muestras del exceso de temperatura - opcional

Sistema de vacío

• bombas de diafragma y turbomoleculares exentas de aceite con vacuómetro combinado (Pirani/Penning)

Sistema de suministro de gas

• Argón de pureza del 99,999 %
• control de flujo de gas de trabajo de alta precisión con válvula de aguja motorizada

Sistema de imagen

• Cámara CMOS de alta resolución con lente de video con zoom manual de aumento de 50-400x

Control de la computadora

• interfaz gráfica fácil de usar, configuración automática de fuente de iones, configuración de parámetros de fresado y control de operación
