FocusX

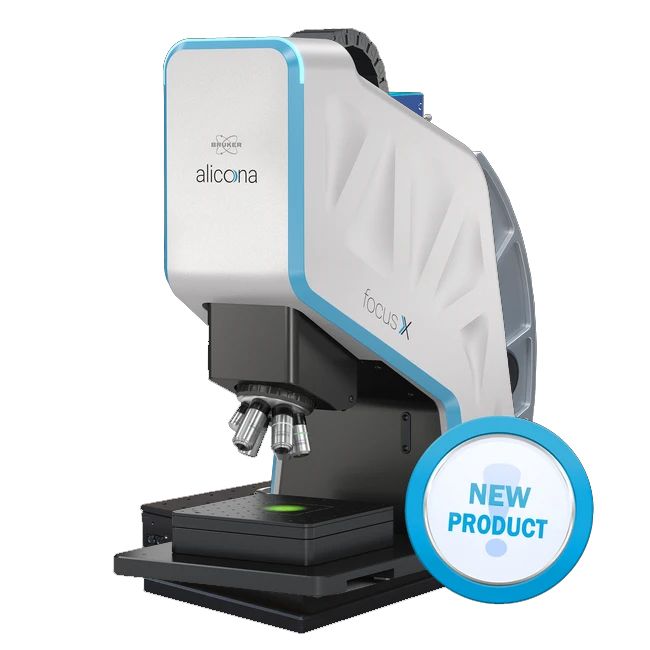

Imagine un sistema que resuelva todas sus tareas de medición (un dispositivo que mide dimensiones, posición, forma y rugosidad en alta resolución, trazabilidad y alta repetibilidad) con un sensor óptico. Explore FocusX: el dispositivo de medición óptica 3D más versátil y rápido de su clase.
Desde superficies altamente reflectantes hasta flancos empinados y formas complejas, las aplicaciones de FocusX son ilimitadas. Los radios pequeños, los ángulos agudos y las tolerancias estrictas no representan ningún desafío para FocusX, incluso en grandes cantidades.
Operar FocusX es tan simple como eficiente: con solo un clic, los usuarios obtienen de manera rápida y sin esfuerzo mediciones de rugosidad que cumplen con ISO, todo sin conocimientos expertos.
¿Necesita alta resolución Y precisión Y exactitud de sus geometrías, pero no tiene tiempo para esperar? FocusX ofrece millones de puntos de medición en segundos.
En general, FocusX ofrece un rendimiento de medición excepcional en un paquete inteligente y asequible: bienvenido a la nueva era de la medición de precisión.
6 razones para elegir FocusX
1
Un dispositivo, aplicaciones ilimitadas
FocusX es el sistema de medición más versátil de su clase.
2
Rugosidad con un clic
Medición de rugosidad rápida, sencilla y conforme a ISO, incluso sin conocimientos expertos.
3
Velocidad en foco
FocusX es el dispositivo de medición más rápido del mercado en su clase de precisión.
4
Ver cada detalle. Medir cada detalle.
Ningún detalle es demasiado pequeño para que FocusX lo muestre, inspeccione y mida en alta resolución.
5
La respuesta a la miniaturización
FocusX adopta la miniaturización y ofrece su mejor rendimiento para piezas pequeñas y de alta precisión.
6
Valor inigualable
FocusX ofrece un rendimiento de medición líder en su categoría en un paquete inteligente.
Especificaciones técnicas
| ESPECIFICACIONES GENERALES | |
|---|---|
| Principio de medición | Sin contacto, óptico, tridimensional; Tecnologías: Variación de enfoque avanzada (Smart Flash 2.0), sonda de enfoque vertical, Real3D |
| Volumen de posicionamiento (X x Y x Z) | 100 mm x 100 mm x 100 mm = 1 000 000 mm3 |
| Número de puntos de medición | Medición única: X: 2160, Y: 2160, X x Y: 4,6 millones; ImageField: hasta 500 millones |
| CARACTERÍSTICAS ESPECÍFICAS DEL OBJETIVO | ||||||
|---|---|---|---|---|---|---|
| Modelo objetivo | 1900 WD30 | 800 WD37 | 800 WD17 | 400 WD19 | 150 WD11 | |
| Distancia de trabajo | mm | 30 | 37 | 17,5 | 19 | 11 |
| Rango de medición lateral (X-Y) | mm | 3,8 | 1,6 | 1,6 | 0,66 | 0,3 |
| Distancia del punto de medición | µm | 1,77 | 0,72 | 0,72 | 0,36 | 0,14 |
| Ruido de medición | nm | 100 | 90 | 20 | 12 | 6 |
| Resolución vertical | nm | 290 | 260 | 60 | 35 | 20 |
| RESOLUCIÓN Y ESPECIFICACIONES DE APLICACIÓN | ||||||
|---|---|---|---|---|---|---|
| Modelo objetivo | 1900 WD30 | 800 WD37 | 800 WD17 | 400 WD19 | 150 WD11 | |
| Mín. rugosidad medible (Ra) | µm | n/a | n/a | 0,18 | 0,13 | 0,06 |
| Mín. rugosidad medible (Sa) | µm | n/a | n/a | 0,09 | 0,07 | 0,04 |
| Mín. radio medible | µm | 12 | 10 | 5 | 3 | 2 |
Características del
dispositivo de medición más rápido y versátil de su clase
Sondeo sin contacto
Componentes con superficies muy brillantes, flancos empinados, formas complejas: ¡no hay problema para FocusX!
El dispositivo de medición óptico determina parámetros precisos de forma y posición, así como datos de rugosidad de los componentes ( p. ej. implantes de rodilla ) de forma automatizada, rastreable y repetible. Y todo ello sin contacto, por supuesto.
Demostrando precisión
¿Ha intentado alguna vez medir la dimensión, posición, forma y rugosidad de un componente fresado y mecanizado con láser en máquinas herramienta como Kern Precision?
Descubra cómo la tecnología Vertical Focus Probing permite sondear lateralmente los lados de la pieza de trabajo, permitiendo también medir orificios y orificios con una relación diámetro-profundidad de 1:3 a 1:10.
Acceso a todas las areas
En la fabricación, la representación 3D de los componentes juega un papel crucial.
Imagine una tarea de medición en un conector electrónico con un ancho de lengüeta de acoplamiento inferior a 10 mm y un grosor de lengüeta inferior a 1 mm. Con la tecnología Real3D, el componente se mide desde numerosas perspectivas y las diversas visualizaciones se fusionan en datos 3D completos.
METMAX
Software de evaluación y medición óptica
MetMax es un software de evaluación y medición óptica 3D automática que permite a los usuarios mediciones solidas sin conocimientos de metrología específicos, ofreciendo un entorno 3D integrado, un gemelo digital para pruebas de planos dentro y fuera de linea, generación automática de informes y un componente de inteligencia artificial para mediciones desafiantes.
