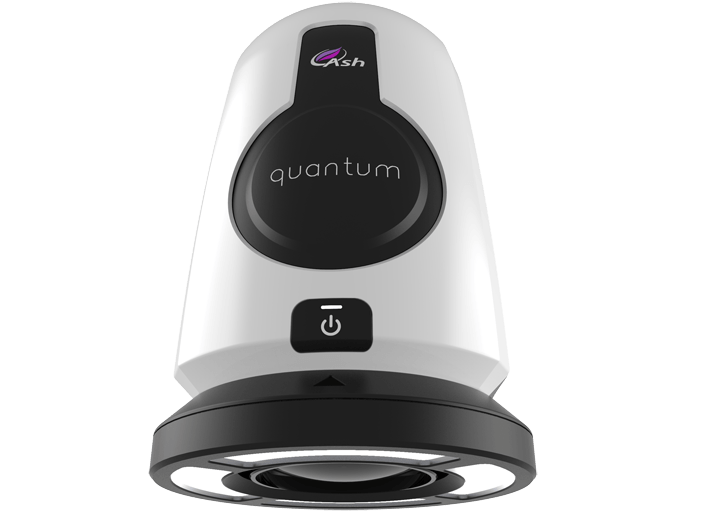

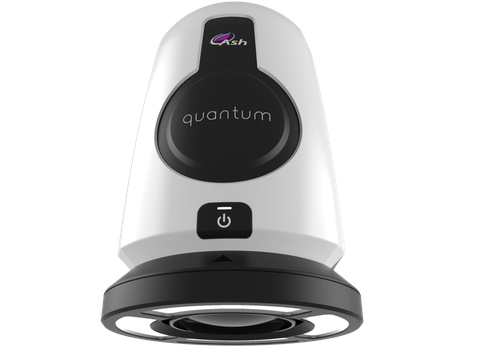

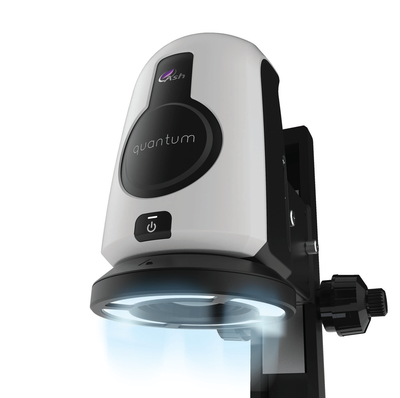

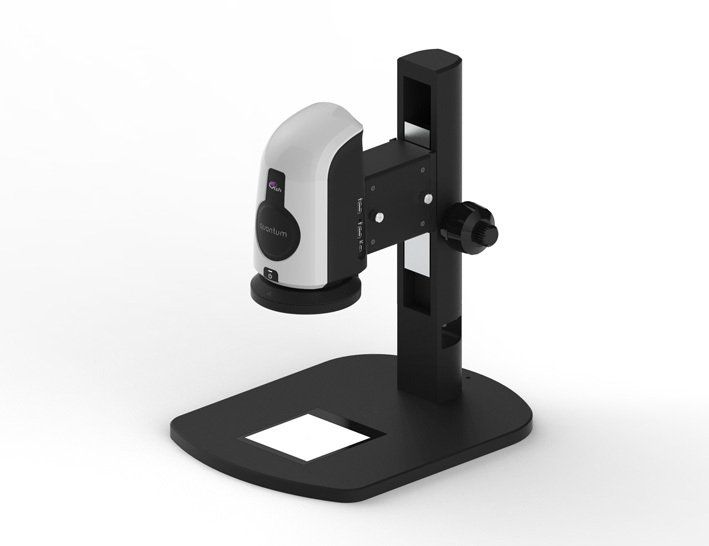

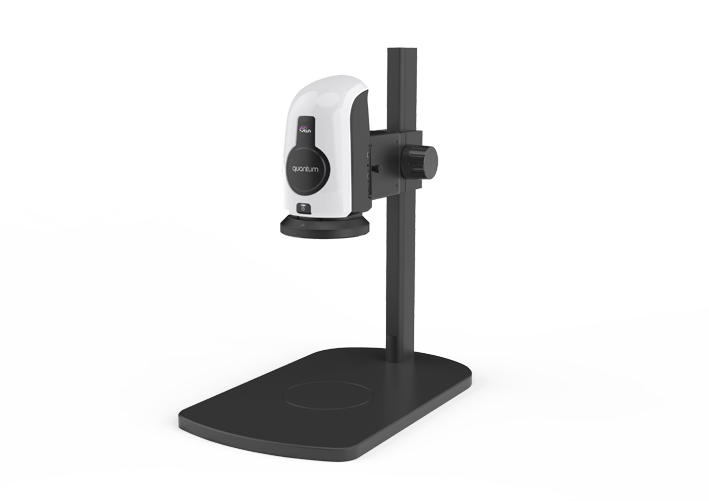

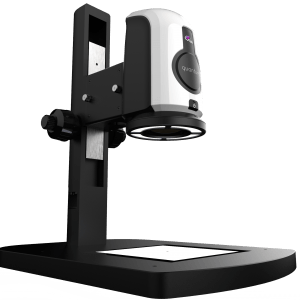

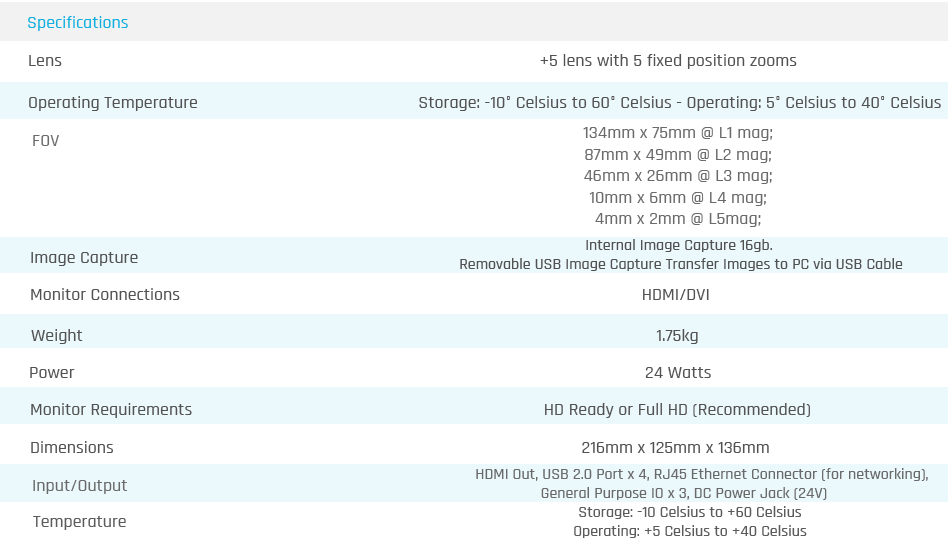

Sistema de medición 2D automático único en su categoría

Beneficios del cliente

• Elimina la subjetividad
• Mejora significativamente el tiempo de inspección
• Aumento de diez veces en el rendimiento
• Cree, guarde y exporte automáticamente informes de Excel para facilitar la documentación y la trazabilidad

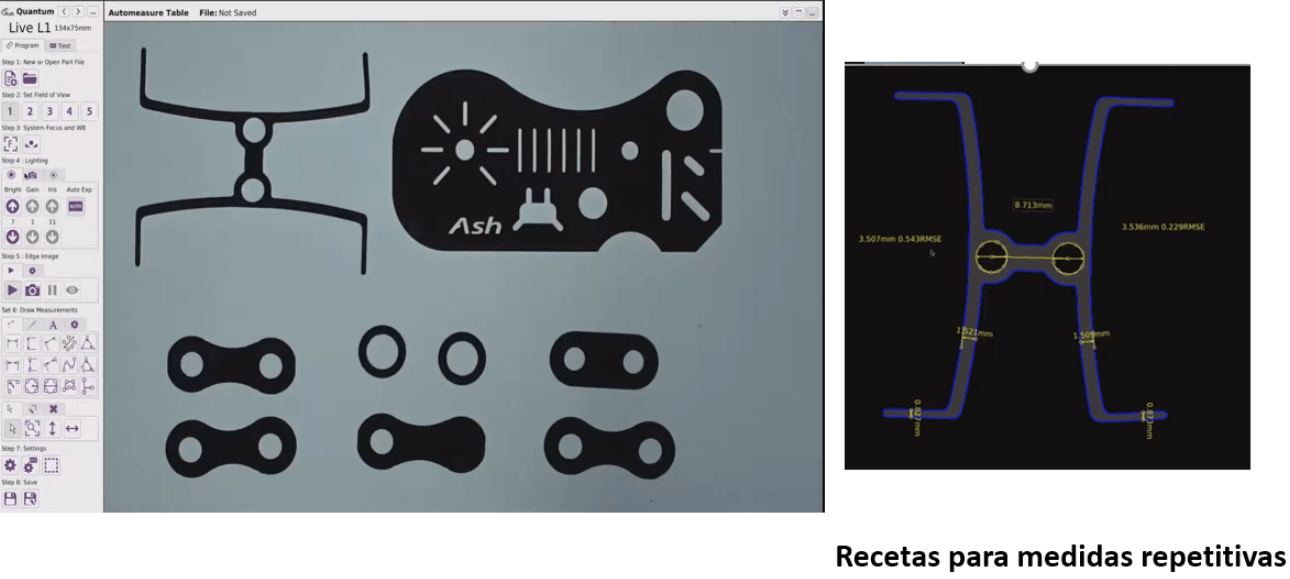

Programar

Hay 6 sencillos pasos que le permitirán programar sus piezas / configurar sus medidas.

Paso uno: Abra una pieza nueva.

Paso dos: seleccione el campo de visión que mejor se adapte al tamaño de la pieza.

Paso tres: establecer el punto de enfoque.

Paso cuatro: establezca las condiciones óptimas de iluminación para la pieza.

Paso cinco: defina los bordes de la pieza para garantizar la preparación para la medición.

Paso seis: listo para realizar mediciones como se describe en la sección Conjunto de mediciones.

Examinar

La opción de test le permite realizar examenes automáticos en sus piezas de producción.

Pruebe su pieza contra una plantilla patrón para identificar automáticamente los defectos.

Simplemente cargue la pieza, ejecute el test y los resultados se muestran claramente en la pantalla. Los resultados se pueden capturar y exportar a un documento de Excel para su documentación y trazabilidad.

Mediciones rápidas e intercambio de datos

Guarde y recupere archivos de medición y configuración para inspecciones de rutina.

Medidas automáticas simultáneas para acelerar el tiempo de inspección.

Pantalla de evaluación  de tolerancia PASA / NO PASA para una rápida identificación de fallas.

Conectividad NFS para transferencia automática de resultados a la red.

Documentación y trazabilidad.

Suite de medidas

  Quantum tiene una amplia gama de capacidades de medición, tales como Dimensión horizontal, Dimensión vertical, Dimensión horizontal de 2 puntos, Dimensión vertical de 2 puntos, Dimensión de 2 puntos, Dimensión (sin eje vinculado), Mejor ajuste de línea con dimensión, Círculo de mejor ajuste con diámetro de dimensión, Ángulo, Ángulo sin origen, Spline, Arco de 3 puntos con dimensión de radio, Área poligonal, Dimensión perpendicular de 3 puntos.

Dimension Horizontal

Permite al usuario dibujar medidas de dimensión horizontal.

Dimension Vertical

Permite al usuario dibujar medidas de dimensión vertical.

Dimensión (no vinculado al eje)

Permite al usuario medir una dimensión sin eje.

Mejor ajuste de línea con dimensión

Ayuda a los usuarios a definir la longitud de una pieza con un borde irregular.

Ángulo

Permite al usuario medir ángulos (ángulo con origen).

Dimensión horizontal 2 puntos

Medición horizontal de 2 puntos. No requiere hacer clic con el botón izquierdo del mouse, mantener y arrastrar.

Dimensión vertical 2 puntos

Medición vertical de 2 puntos. No requiere hacer clic con el botón izquierdo del mouse, mantener y arrastrar.

Dimensión 2 puntos (no vinculado al eje)

Permite al usuario medir una dimensión en cualquier eje. No requiere hacer clic con el botón izquierdo del mouse, mantener y arrastrar.

Dimensión perpendicular de 3 puntos

Permite al usuario medir la distancia perpendicular entre dos planos.

Spline

Permite al usuario medir muestras con longitudes no lineales generando un función de ajuste automática.

Ángulo sin origen

Permite al usuario medir un ángulo sin la necesidad de un origen definido (útil para medir el paralelismo de una pieza).

Arco de 3 puntos con dimensión de radio

Permite a los usuarios definir y medir el radio de un arco.

Best Fit Circle With Dimension

Allows the user to define multiple points on a circle radius measurement. The greater the number of points defined the greater measurement accuracy

Círculo de mejor ajuste con dimensión

Permite al usuario definir múltiples puntos en una medida de radio de círculo. Cuanto mayor sea el número de puntos definidos, mayor precisión de medición

Área de polígono

Permite a los usuarios definir y medir un área de forma irregular. Particularmente útil para la industria de polímeros, como medir el área de una sección de blindaje de alambre.

Sesgado

Permite al usuario establecer la corrección de alineación de la pieza en el eje X en una pieza que se ha colocado en el campo de visión. Mediciones horizontales o verticales rápidas y precisas con confianza.

Datum

Datum puede servir como verificación de referencia para proporcionar una descripción precisa de una pieza, característica o una mejor comprensión de las relaciones entre características.

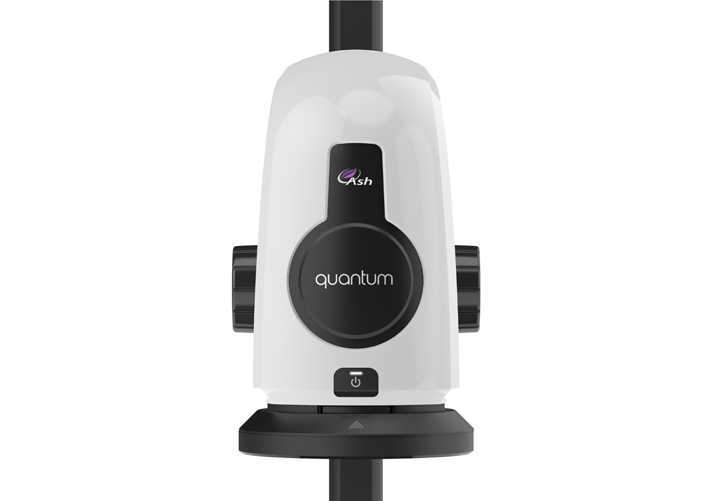

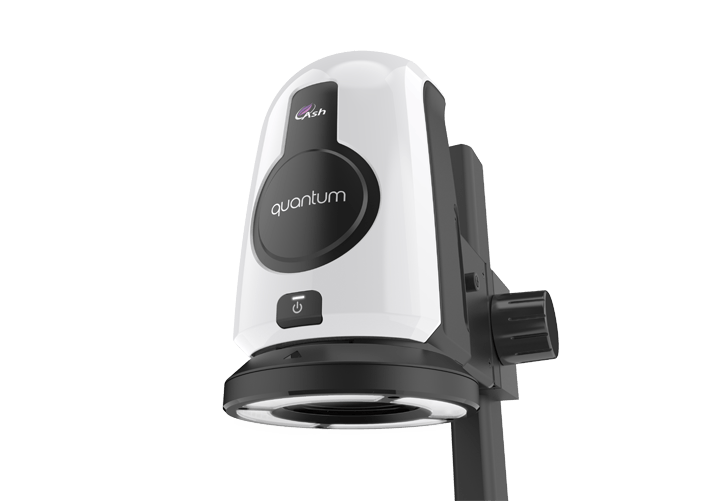

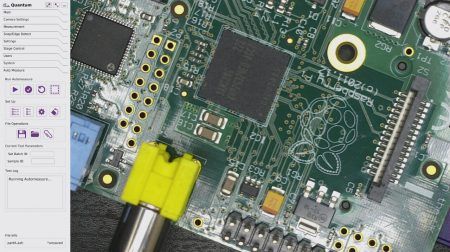

QUANTUM Image gallery

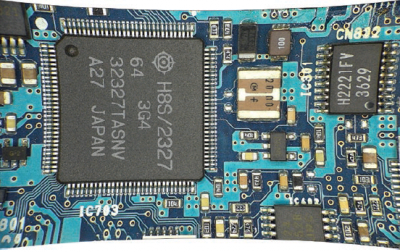

Antes

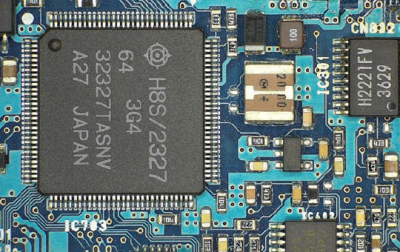

Después
