OMNI 3

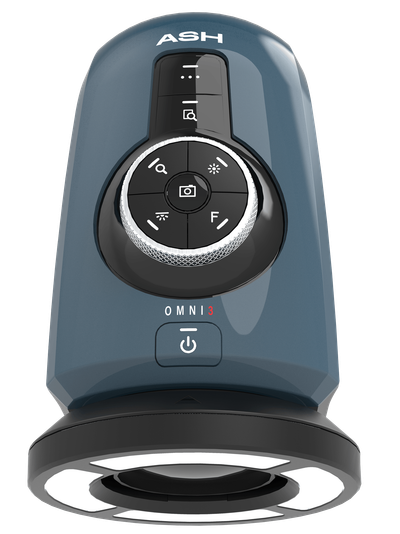

OMNI 3 incorpora el módulo de lente con zoom AshCam + ™ con una serie de nuevas ventajas para una inspección y medición inteligentes.

Nuevas y potentes aplicaciones

¡Sienta todo el poder de OMNI 3 con acceso sin riesgos a las aplicaciones ASH!

Cada sistema OMNI 3 ofrece 30 clics de prueba gratuitos de todas las aplicaciones. Esto permite que el usuario tenga acceso sin restricciones para experimentar cada aplicación 30 veces antes de comprar la licencia completa de la aplicación. Este modelo es la continuación de la política de pruebas de aplicaciones disponibles con el Omni core, que ayudaron a nuestros clientes a evaluar y probar qué aplicación se adaptaba mejor a sus necesidades antes de comprarla.

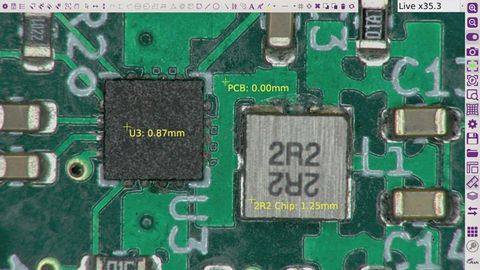

Aplicación para la  medición de alturas 3D


Mida en 3D en el nuevo Omni 3.

Ahora puede medir en el eje Z, además de los ejes X e Y, llevando la capacidad del Omni 3 a una dimensión completamente nueva.

Inspeccione rápidamente sus piezas hasta cinco veces más rápido en comparación con los obsoletos métodos de inspección manuales.

Aplicación de conteo de objetos

Identifique y cuente automáticamente el número de objetos dentro de su región de interés.

Aumente la eficiencia en un 70% mientras elimina el error humano.

Reduzca significativamente el tiempo dedicado al recuento manual de piezas al tiempo que reduce los costosos gastos generales. La generación de informes es rápida y sencilla para facilitar la documentación y la trazabilidad.

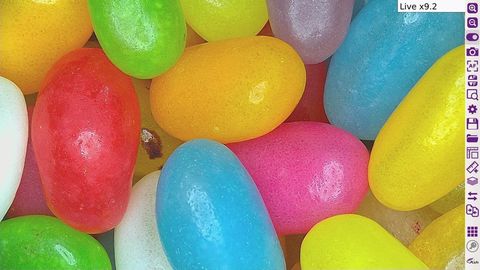

Aplicación de análisis de color

Los algoritmos avanzados calculan automáticamente el valor de color de cualquier muestra.


Identifique contaminantes u objetos extraños dentro de su muestra. Elimina el error humano y mejora el rendimiento hasta en un 50%.

Se pueden generar informes para facilitar la documentación y la trazabilidad.

Potentes funciones y nuevos beneficios

AshCal™

La tecnología de calibración mejorada AshCal ™ mantiene continuamente la calibración en todos los niveles de aumento, eliminando la necesidad de una recalibración manual, ahorrando tiempo y aumentando la eficiencia.

AshCal ™ es exclusivo de los sistemas ASH.

OMNI 3 se calibra en fábrica antes del envío.

Enfoque automático súper rápido

Coloque cualquier pieza debajo de la cámara e inmediatamente ajustará la posición de enfoque, lo que le permitirá inspeccionar su pieza de forma rápida y sin problemas sin tener que ajustar el enfoque manual o cambiar la altura de la pieza.

SpotFocus™

Concéntrese rápidamente en el área de interés con solo usar el puntero del mouse. Mejore la precisión y reduzca el error humano con las capacidades de foco puntual (Spot Focus).

Enfoque manual

Ahorre tiempo ajustando rápidamente el enfoque con el icono de foco manual para inspeccionar el área de interés en una muestra cuando trabaje en modo de enfoque manual.

SExcelente calidad de imagen

Disfrute de imágenes de video Full HD incomparables nunca antes vistas en un sistema ASH.

AshCam + ™ permite una calidad de imagen vibrante asegurando una verdadera representación de su muestra. Omni 3 ofrece una imagen mejorada y nítida incluso para las aplicaciones de inspección más exigentes.

AshTruColour™ – Reproducción de colores reales

Vea la reproducción del color real de su muestra con Omni 3.

AshCam + ™ trae la reproducción de color de próxima generación a Omni 3.

Reproducción fidedigna de los colores reales y precisos como se ven a simple vista.

Sin latencia de video

No hay ningún retraso entre el movimiento bajo Omni 3 y lo que ve en la pantalla, lo que resulta en un proceso de inspección más eficiente.

Omni 3 es 3 veces más rápido que nuestros sistemas anteriores.

Vea las piezas en tiempo real sin demoras de video, lo que le permite inspeccionar, reelaborar, modificar o ensamblar cualquier cosa cómodamente.

Configuración avanzada de la cámara

La nueva configuración avanzada de la cámara le da al usuario más poder y control para mejorar la imagen para una amplia gama de capacidades de inspección y medición.

Asegúrese de que la calidad de la imagen supere sus necesidades.

Libere todo el potencial de Omni 3 ajustando la nitidez, el contraste, la saturación y la velocidad de obturación de la cámara para satisfacer sus necesidades específicas.

El Omni 3 mantiene las siguientes excelentes aplicaciones mejoradas que se introdujeron con el exitoso Omni Core.

Medición, anotación y retículas 2D

Aplicación intuitiva de medición 2D patentada en pantalla. Simplemente dibuje medidas, formas y agregue anotaciones en una imagen en vivo o estática y guárdelas directamente en la memoria interna o en las opciones de almacenamiento externo. Las características incluyen: medidas punto a punto, diámetro, ángulo, cuadrícula X-Y ajustable, formas y anotaciones para adaptarse a una multitud de especificaciones de muestras.

La creación de cuadrículas permite analizar muestras con plantillas digitales en pantalla con límites de tolerancia establecidos. También permite un análisis rápido de defectos pasa / no pasa. Esto mejora la eficiencia en la inspección de producción de muestras de gran volumen.

Importación fichero CAD 2D

Importe una variedad de archivos DXF para crear retículas para la comparación de superposición con piezas. Los archivos DXF importados se pueden editar y anotar en el sistema Omni.

Esto reduce drásticamente el tiempo necesario para crear retículas y aumenta la eficiencia del flujo de trabajo.

Comparador lado a lado

Compare visualmente su imagen de muestra en vivo con una imagen maestra almacenada en forma de pantalla dividida. Agregue notas a través de anotaciones y guarde la imagen de comparación para documentación y trazabilidad. Permite una rápida identificación de las diferencias entre la muestra de referencia y  las muestras medidas.

Modo Mosaico

Une varias imágenes juntas, aumentando su campo de visión con gran aumento. Documente y anote para la trazabilidad.

Foco extendido por apilamiento   de imágenes

Vea una muestra con diferentes capas, todas enfocadas al mismo tiempo. Omni captura automáticamente varias imágenes a diferentes profundidades focales y crea una imagen de foco extendido basada en las regiones más nítidas de cada una de estas capturas independientes.

Comparación por superposición

Esta aplicación permite al usuario crear una superposición de imágenes de una imagen maestra para identificar defectos superponiendo y mostrando la imagen de la muestra en vivo contra la imagen maestra almacenada.Permite una rápida identificación de las diferencias entre la muestra de referencia  y las muestras medidas

Precisión y facilidad de uso mejoradas, además de una velocidad de flujo de trabajo mejorada.

El Omni 3 mantiene las siguientes excelentes características mejoradas introducidas con el Omni Core, que fue enormemente exitoso.

Interfaz intuitiva

Interfaz gráfica de usuario intuitiva del raton y el teclado para una experiencia de usuario simple y familiar.

Email

Ahorre tiempo enviando un correo electrónico directamente desde Omni. Documente directamente en el servidor o la red en la nube para la trazabilidad.

Privilegios de usuario

La configuración de privilegios de usuario permite el control operativo y la trazabilidad.

Corrección distorsión de la lente

La distorsión de la lente es inherente a todos los microscopios. Para muestras grandes, la distorsión en los bordes exteriores de las imágenes se puede corregir para permitir un campo de visión más grande.


Networking

Las redes permiten guardar directamente en el servidor o en la nube para aumentar la eficiencia del flujo de trabajo.





Almacenamiento interno/externo

USB y almacenamiento interno de imágenes o archivos de retícula para guardar off line.

OMNI 3 Inspección más inteligente Flexibilidad y confianza en la medición

Flujo de trabajo personalizado

Cree flujos de trabajo personalizados para estandarizar y controlar los procesos de inspección.


Email

Ahorre tiempo enviando un correo electrónico directamente desde Omni. Documente directamente en el servidor o la red en la nube para la trazabilidad.

Privilegios de usuario

La configuración de privilegios de usuario permite el control operativo y la trazabilidad.

Conectado

Ahorre tiempo al documentar directamente en el servidor o la red en la nube para la trazabilidad.





Calibrado para la industria

Calibrado según el estándar ISO 17025. No es necesario calibrar. Mantiene la calibración mientras hace zoom, lo que brinda confianza en nuestra capacidad de medición.

Medidas repetitivas

Detección automática de bordes para mediciones patentadas repetibles y reproducibles que reducen la variabilidad entre usuarios.

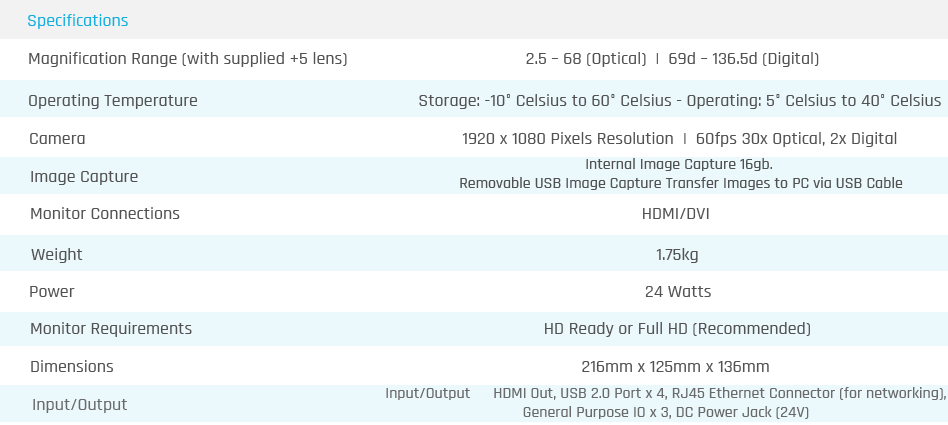

Especificaciones técnicas OMNI3

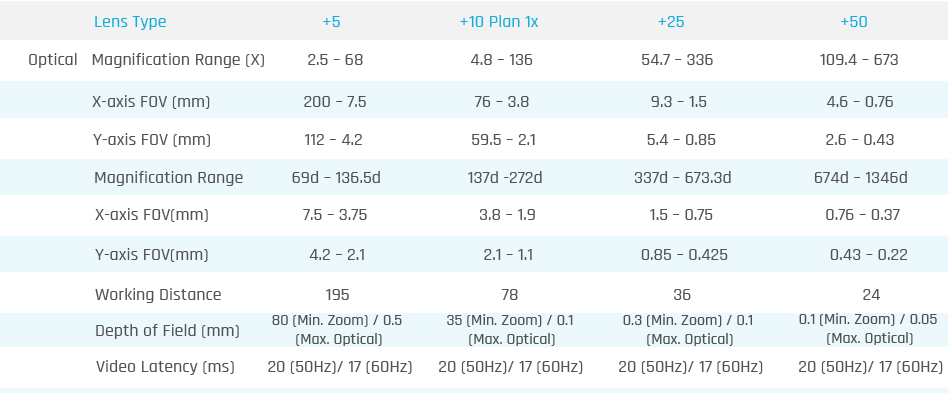

Camera Specifications*

  • Specifications obtained using a 24” Monitor.
  • Depth of field measured with optimal image settings.


2D Measurement Accuracy

Z Height Range & Accuracy

Configuración estándar

  • Omni 3
  • Luz anular  controlable por cuadrantes
  • Lente +5
  • Ratón y alfombrilla
  • Teclado
  • Fuente de alimentación
  • Cable HDMI a HDMI
  • Cable mini USB (para conexión a PC)
  • Lápiz de memoria USB (8 gb)
  • Cable de tierra
  • 2 x soportes de brazos (para montaje en soporte)
  • Receptor de brazo
  • Manual de usuario
  • Paño de limpieza



Image gallery

¿Necesita ampliar la información?

Rellene el formulario y descargue el catálogo del OMNI 3
