InfiniteFocus G6
Instrumento óptico de medición de rugosidad de superficies.
Mediciones rápidas, superficies lisas y planificación de mediciones fuera de línea en CAD.
InfiniteFocus G6 es un instrumento de medición óptica 3D universal, rápido y preciso para tolerancias en el rango µm y sub-µm. Los componentes se miden según el área y con alta resolución, independientemente del tamaño, material, geometría, peso y acabado de la superficie.
Una serie de características nuevas y probadas combinan las funcionalidades de un sistema de medición de rugosidad (Ra, Rq, Rz/Sa, Sq, Sz) con las características de una máquina de medición de coordenadas.
InfiniteFocus G6 es ideal para la fabricación. La robusta tecnología Focus-Variation y el diseño insensible a las vibraciones garantizan resultados repetibles y de alta resolución, incluso directamente al lado de la máquina herramienta.

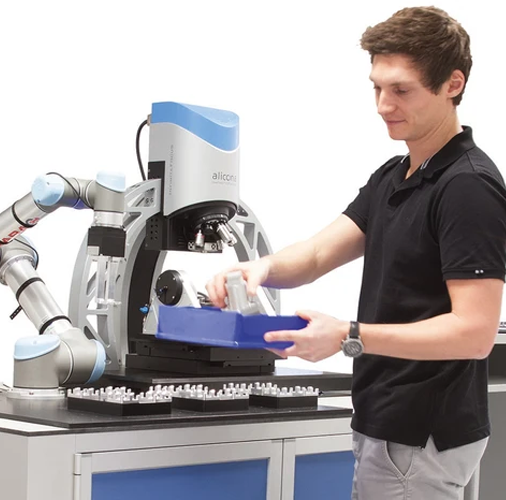

Con una interfaz de automatización , InfiniteFocus G6 también se aplica para mediciones totalmente automáticas también en producción.
PRECISO, RÁPIDO Y FLEXIBLE
Metrología de 5 ejes. La ampliación de 3 a 5 ejes permite medir geometrías de difícil o imposible acceso de otro modo. Los ejes de inclinación y rotación de alta precisión permiten la medición de GD&T y parámetros de rugosidad en todo el objeto medido.
PALPADO LATERAL DE FLANCOS >90ª
Sondeo de enfoque vertical. La última tecnología permie el palpado óptico lateral de componentes en toda la superficie. Los usuarios miden agujeros y flancos verticales >90º.
METMAX - Medición y evaluación automática
Los usuarios especifican medidas que ya están en el modelo CAD de un componente. Un DIGITAL TWIN combinado con una simulación de medición virtual, permite un funcionamiento seguro del instrumento de medición.

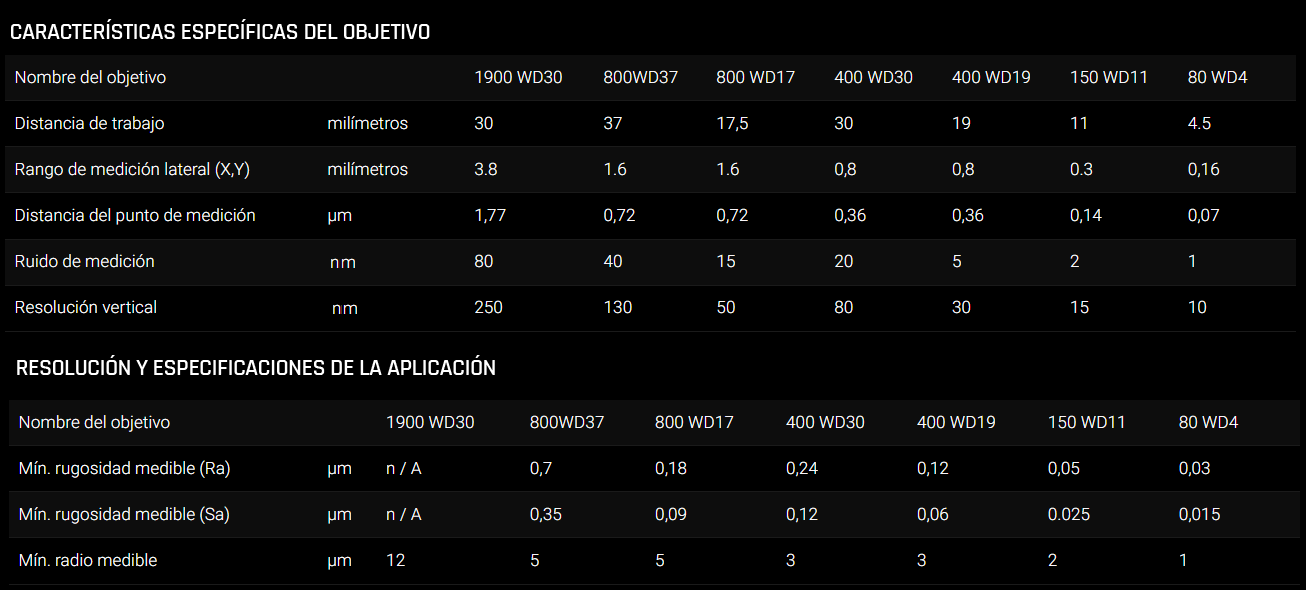

- Principio de medición: Sin contacto
- Tecnologías: Variación de enfoque avanzada (SmartFlash 2.0), sonda de enfoque vertical, Real3D
- Óptico
- 3D
- Volumen de posicionamiento (X x Y x Z) 200 mm x 200 mm x 180 mm = 7 200 000 mm³
- Volumen de posicionamiento (R x T)AdvancedReal3DUnit (opcional): Rotación motorizada: 360° / Inclinación motorizada: - 15° a + 90°
Ejemplos de medición con InfiniteFocus G6

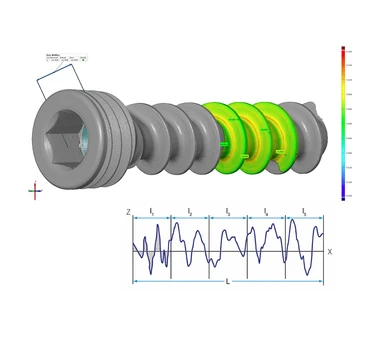

Medición de tornillos óseos con perfil de rugosidad
Al aplicar la tecnología Real3D, los usuarios logran mediciones de forma completa de un componente (360°). Aquí se muestra una comparación directa con el conjunto de datos CAD respectivo. Además, se puede medir la rugosidad.

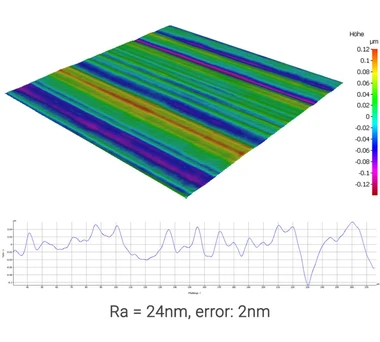

Superficie lisa
Gracias a Advanced Focus-Variation, los usuarios miden piezas de trabajo con flancos pronunciados, reflejos variables y rugosidad estructurada. La tecnología SmartFlash integrada garantiza mediciones de alta resolución de superficies lisas, reflectantes y altamente pulidas.
