ATOS Q

La calidad se escribe con Q

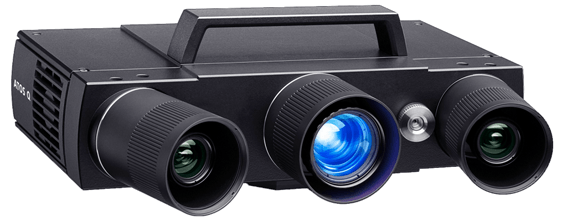

ATOS Q: el equipo de alto rendimiento para el escaneado 3D industrial

Una solución de escaneado 3D para tareas complejas de medición e inspección

Fiable, versátil y compacto

Móvil, versátil y preciso: ATOS Q está listo para su taller. Diseñado como un escáner 3D flexible para tareas de medición e inspección complejas, cumple con las altas exigencias metrológicas de muchas industrias. En combinación con GOM Inspect, constituye un sistema de medición óptico 3D rápido, compacto y fácil de manejar con el ADN auténtico de ATOS.

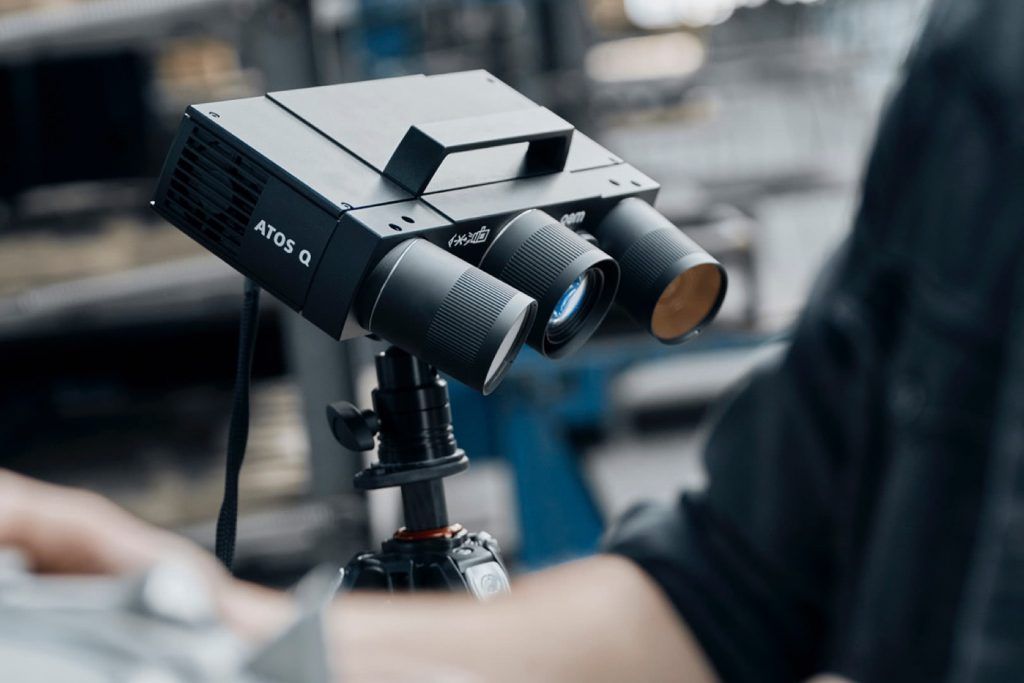

Diseñado para un uso industrial

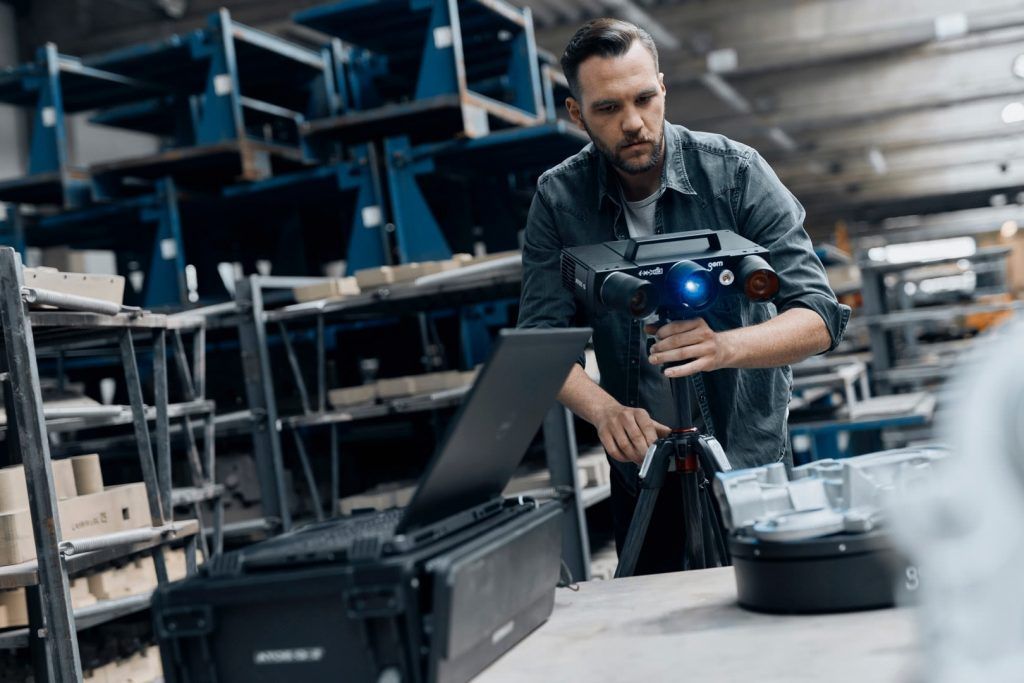

El escáner 3D ATOS Q ha sido específicamente diseñado para un uso industrial. El equipo proporciona resultados de medición totalmente trazables incluso en condiciones adversas. Los sistemas óptico y electrónico del robusto escáner están diseñados a prueba de polvo y de salpicaduras, por lo que resulta ideal para trasladar un proyecto de la sala de medición al área de producción. Otro aspecto destacado: su tamaño compacto y su manejo sencillo y cómodo.

Equipado con tecnología de vanguardia

El escáner 3D ATOS Q captura información de calidad de forma rápida y con detalles precisos, proporcionando así una base fiable para el análisis de datos. Su principio TripleScan lo hace ideal para medir superficies reflectantes y objetos con abolladuras. El ecualizador de luz azul aumenta el brillo de la fuente de luz y transfiere una luz uniforme y sin manchas a la unidad de proyección.

Resultados rápidos, rendimiento excepcional

El extraordinario rendimiento del escáner 3D ATOS Q se debe en gran medida a su ecualizador de luz azul y al rápido procesamiento de datos.

El ecualizador de luz azul permite la proyección de franjas a alta velocidad y es tan potente que incluso es capaz de lograr tiempos de medición cortos con superficies ópticas adversas Los puertos industriales con los cables de fibra óptica y las robustas conexiones enchufables garantizan una alta transferencia de datos.

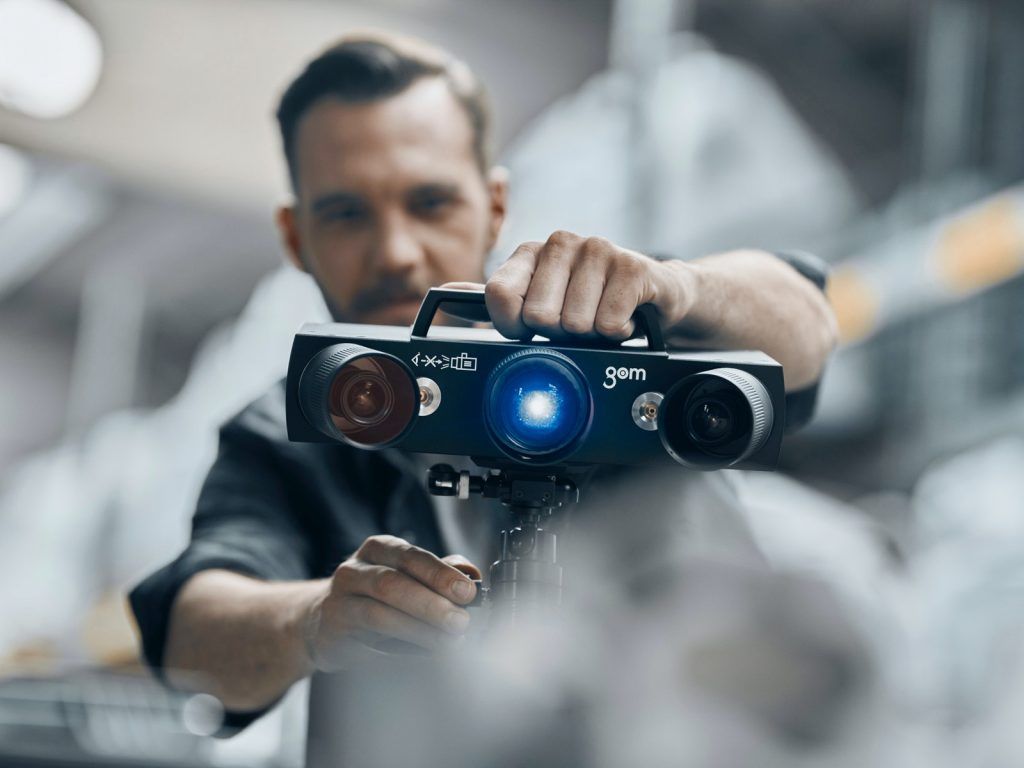

Precisión de alta velocidad con la tecnología de luz azul

Los patrones de franjas precisos se proyectan sobre la superficie del objeto y son captados por dos cámaras basadas en el principio de la cámara estereoscópica. La tecnología de proyección de GOM funciona con luz azul de banda estrecha, lo que significa que la luz ambiental que interfiere puede filtrarse durante la adquisición de imágenes.

Modelado de la calidad con múltiples volúmenes de medición

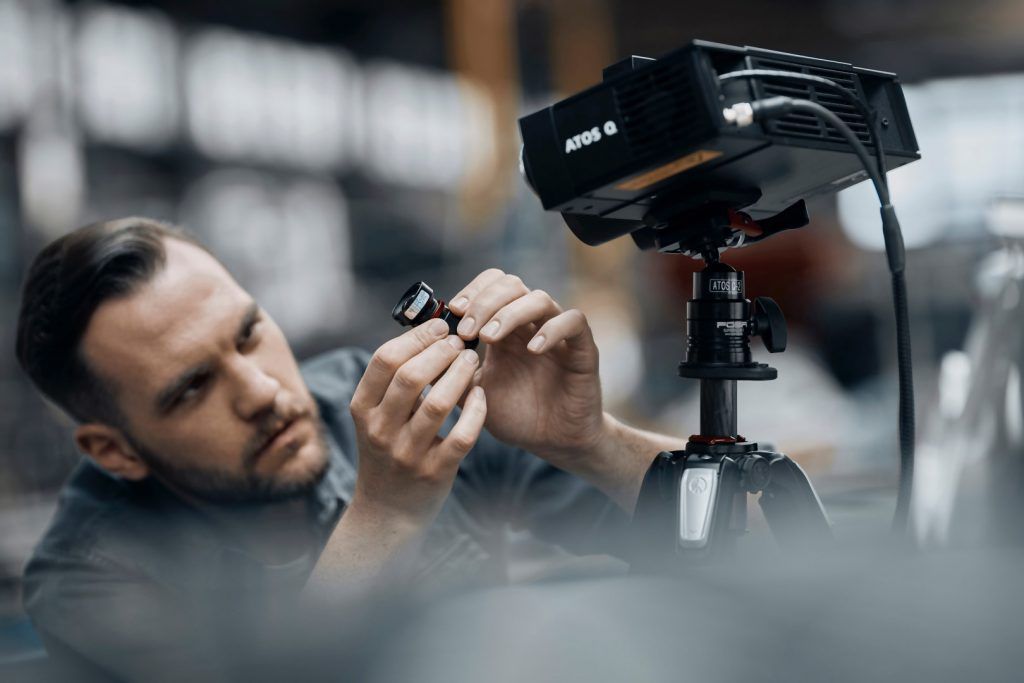

Las lentes intercambiables de ATOS Q garantizan mediciones de alta precisión de piezas pequeñas y medianas. Cambiar el volumen de medición del más pequeño al más grande resulta una tarea fácil gracias a la posición fija de la cámara.

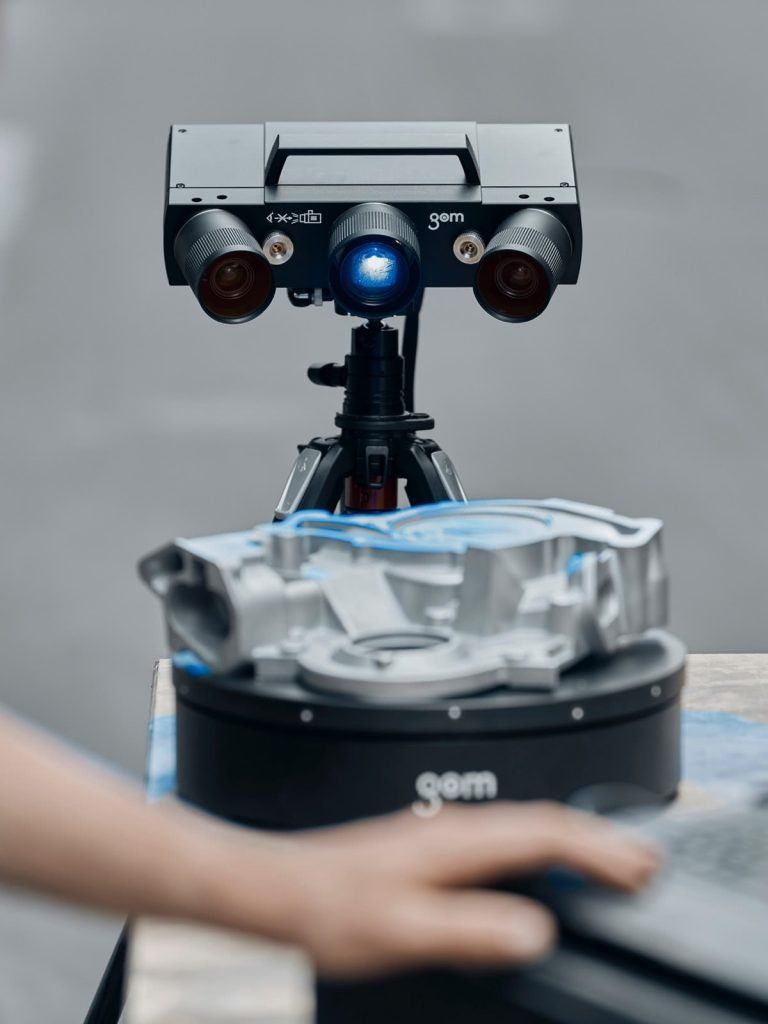

ATOS Q garantiza la calidad

para piezas de fabricación aditiva
para piezas de plástico y moldeadas por inyección
en los procesos de fundición en arena, fundición a presión y fundición a la cera perdida
en las cadenas de procesos de punzonado, doblado, estirado, prensado y conformado

Descubra la línea GOM Inspect Pro

para ATOS Q

Alcance nuevos niveles de velocidad y precisión con esta actualización de software. Mejora tus posibilidades y simplifica tu flujo de trabajo.

Más información

Datos tècnicos

	ATOS Q 8M	ATOS Q 12M
Fuente de luz	LED	LED
Puntos por escaneado	8 millones	12 millones
Área de medición [mm²] [mm²]	100 × 70 – 500 × 370	100 × 70 – 500 × 370
Distancia entre puntos [mm] [mm]	0.04 – 0.15	0.03 – 0.12
Distancia de trabajo [mm] [mm]	490	490
Peso	aprox. 4 kg	aprox. 4 kg
Dimensiones	aprox. 340mm x 240mm x 83mm	aprox. 340mm x 240mm x 83mm
Longitud del cable	cable de fibra óptica de 10 m	cable de fibra óptica de 10 m
Sistema operativo	Windows 10	Windows 10
Volúmenes de medición	100, 170, 270, 350, 500	100, 170, 270, 350, 500
