Caso práctico: "Medición de asientos de válvulas"

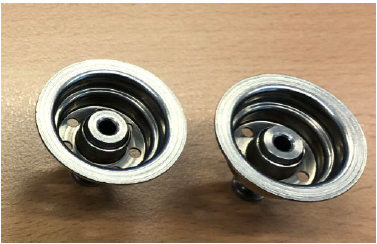

En este caso práctico describimos el uso de la metrología óptica para medir la diferencia entre dos piezas (asientos de válvulas), esto puede  hacer por dos métodos, comparando la pieza a medir con la pieza maestra o comparando la pieza con un archivo CAD.

Las mediciones que realizamos son:

» Medida de geometría y GD&T (redondez) según especificaciones técnicas

» Comparación de superficies de dos piezas medidas

» Inspección de la desviación de la superficie a geometrías nominales

» Mediciones de rugosidad según ISO 4277/4288 (basado en perfiles) así como ISO 25178-2 (textura superficial).

» Al utilizar el complemento de software Automation Manager, es posible la automatización y minimizar la influencia del usuario.

Descargue el caso práctico y conozca en detalle como realizar todas estas mediciones con el equipo Infinite Focus G5 plus y la unidad de rotación Real 3D de Bruker Alicona.
