T-SCAN
Su sala de medición móvil
Captura intuitiva de datos con ZEISS T-SCAN 20 y el nuevo T-SCAN 10
Un sistema modular para la captura de datos sin preparación de las piezas
Rápido, intuitivo y sumamente preciso

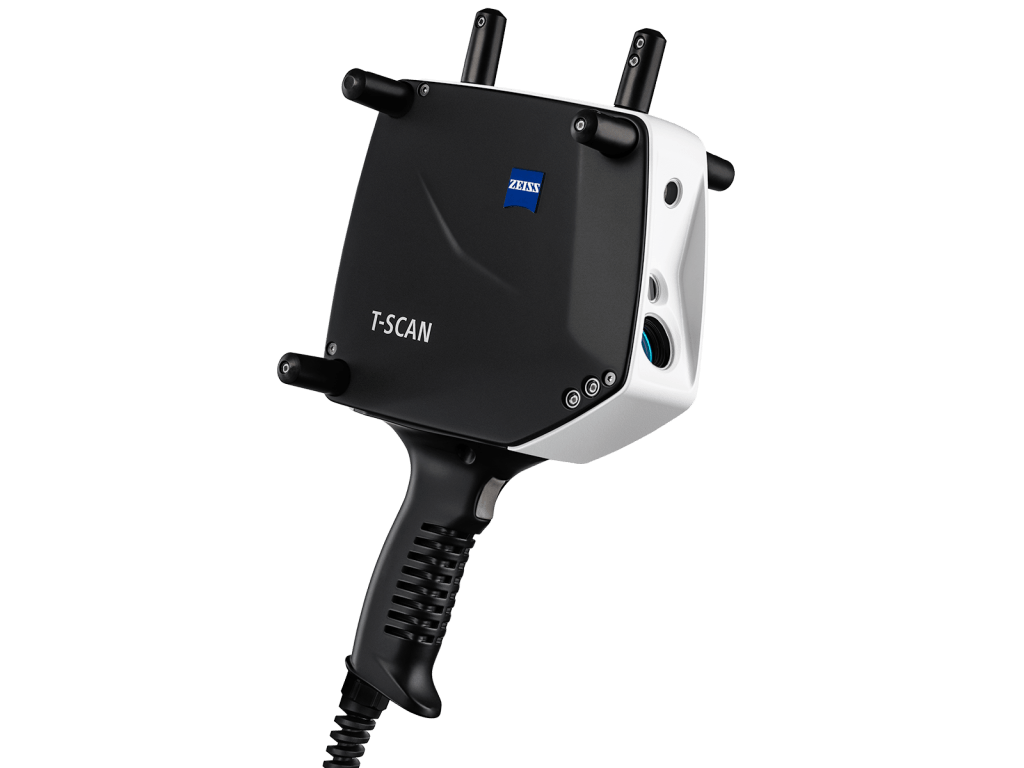

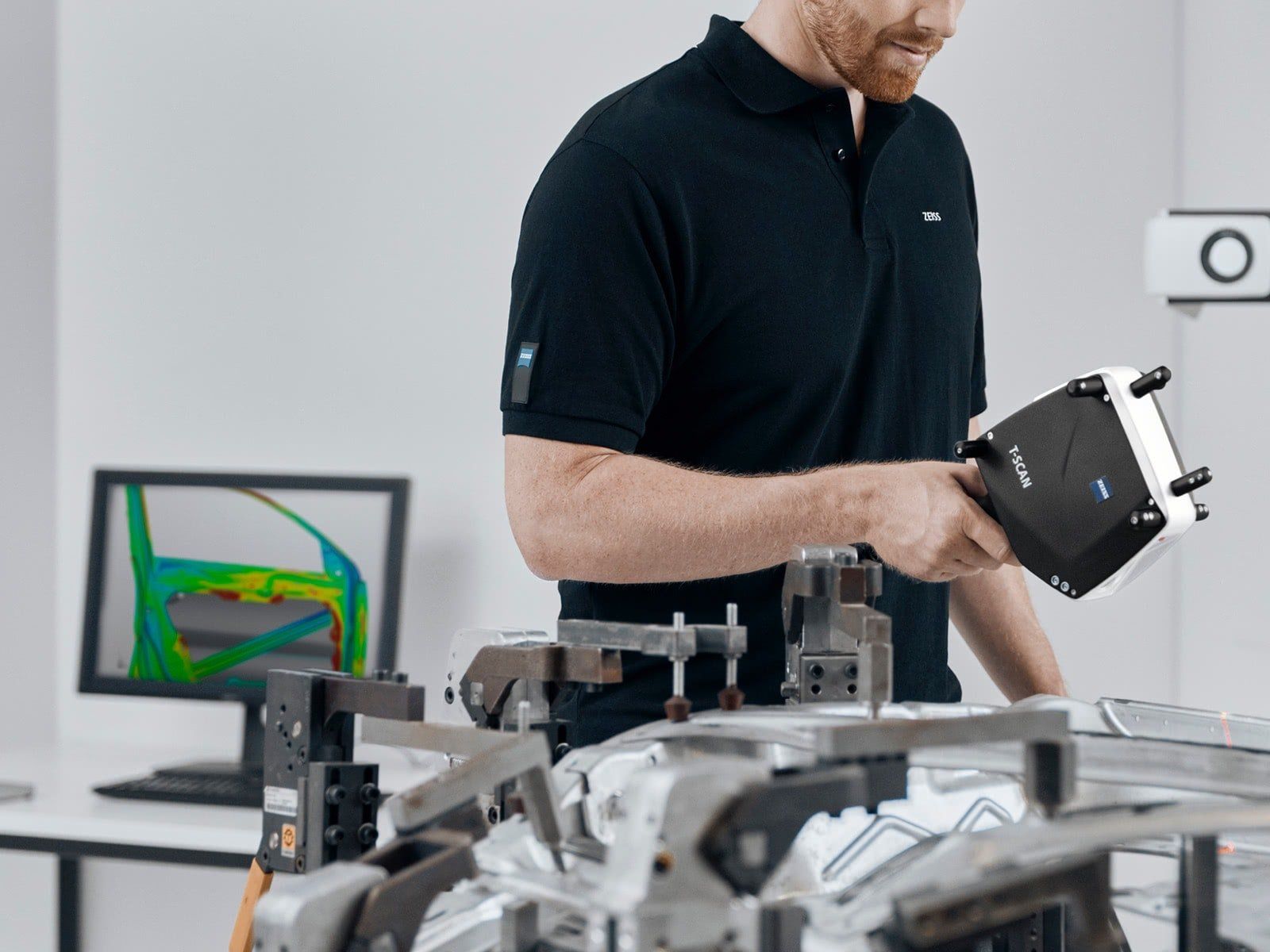

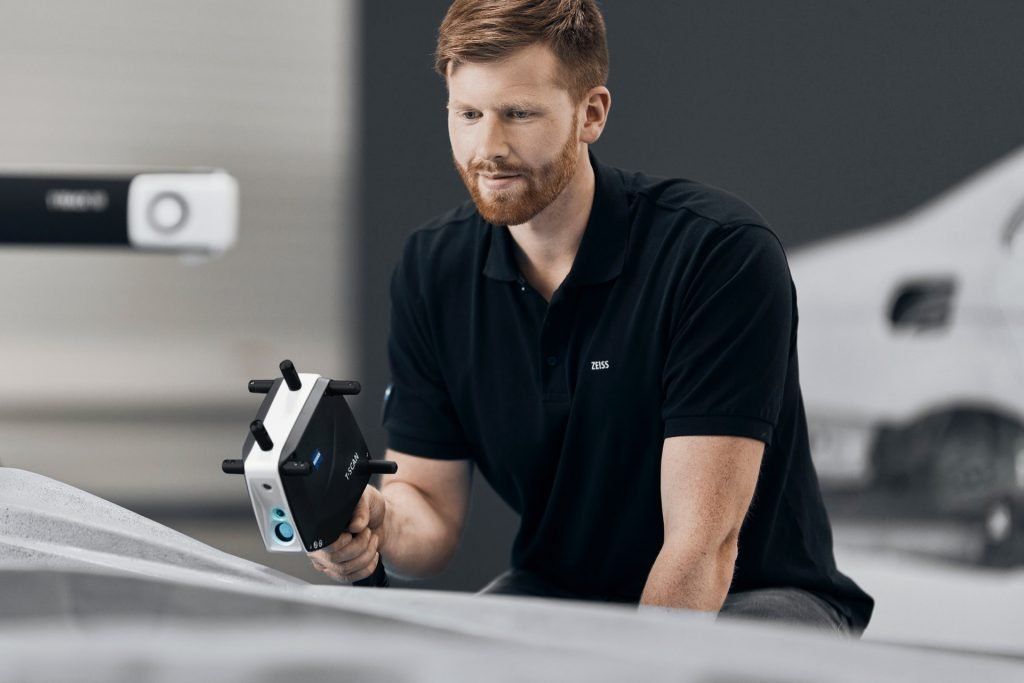

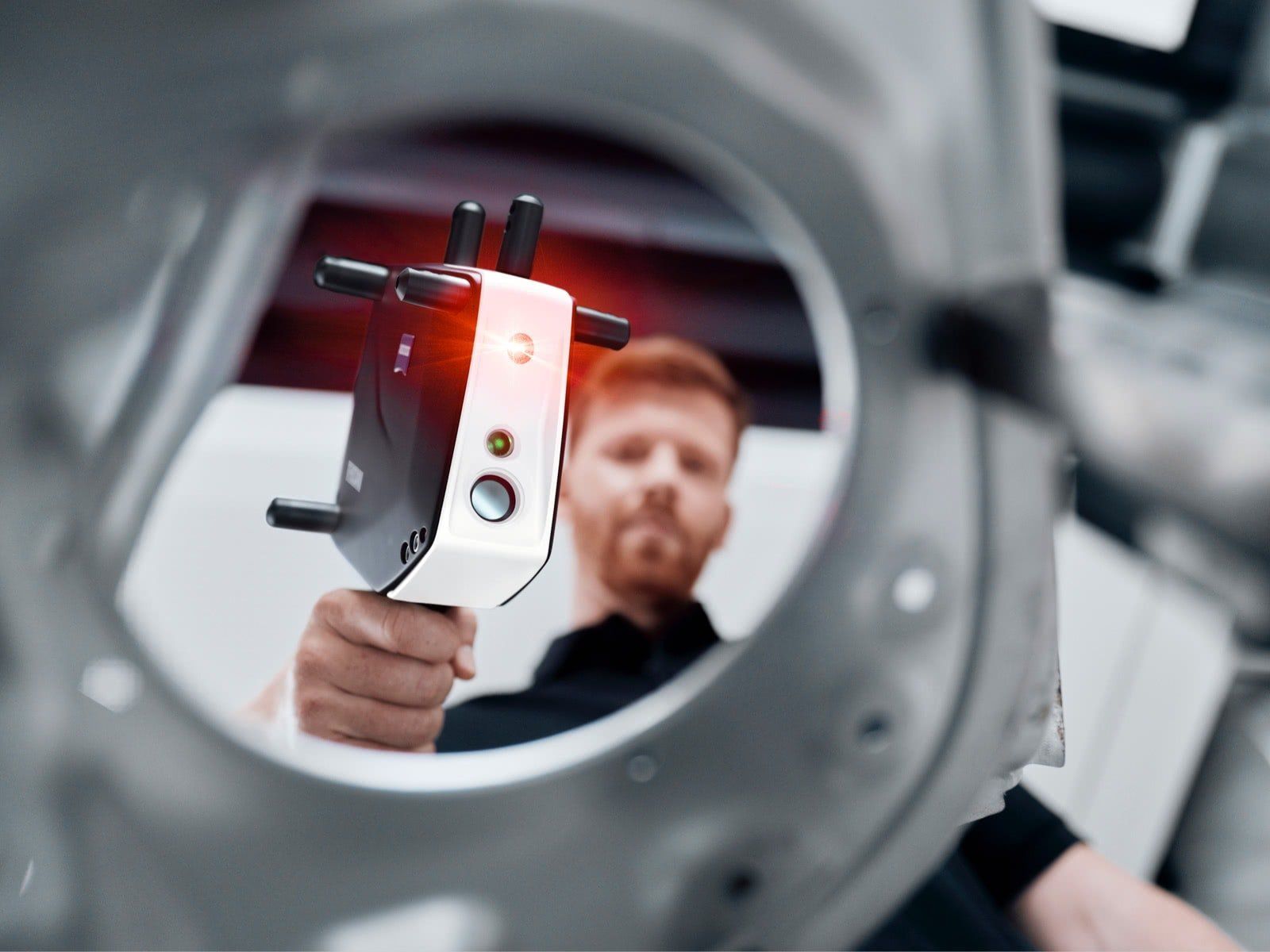

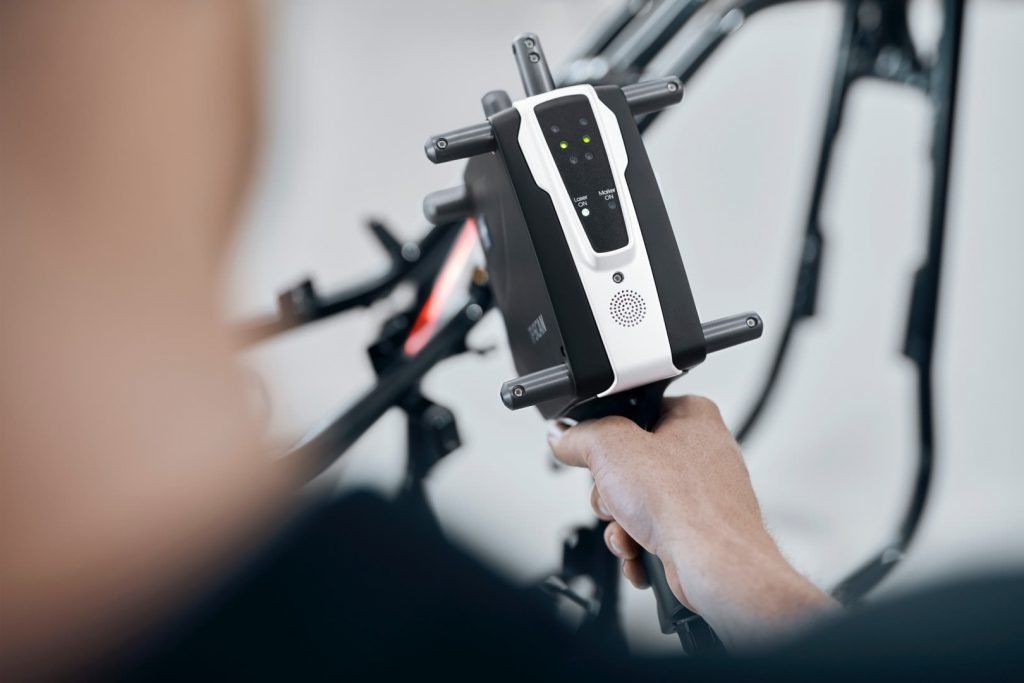

El sistema modular ZEISS T-SCAN es su vía rápida: capture datos 3D sin tener que preparar las piezas previamente. Sus componentes perfectamente optimizados entre sí –el escáner láser de mano T-SCAN, el sistema de seguimiento óptico T-TRACK y la sonda de contacto T-POINT– forman una solución de metrología 3D muy precisa e intuitiva.
En combinación con el software GOM Inspect, alcanza una nueva dimensión en la tecnología de medición de coordenadas.
Un concepto modular todo en uno
El concepto modular todo en uno y la solución completa de escaneado láser ofrece la máxima flexibilidad para una amplia variedad de aplicaciones y superficies.
Detección temprana de desviaciones

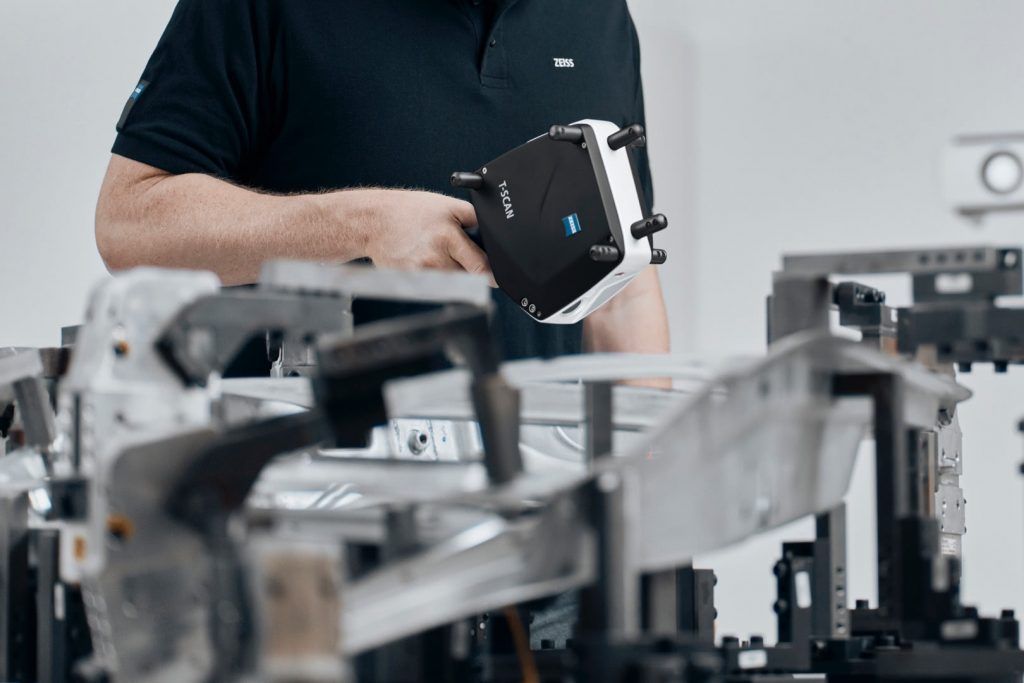

La solución de medición móvil puede utilizarse en el taller y ofrece una forma muy intuitiva y rápida para la medición de piezas, su análisis y la creación de gemelos digitales.
Seguimiento óptico para volúmenes pequeños y grandes

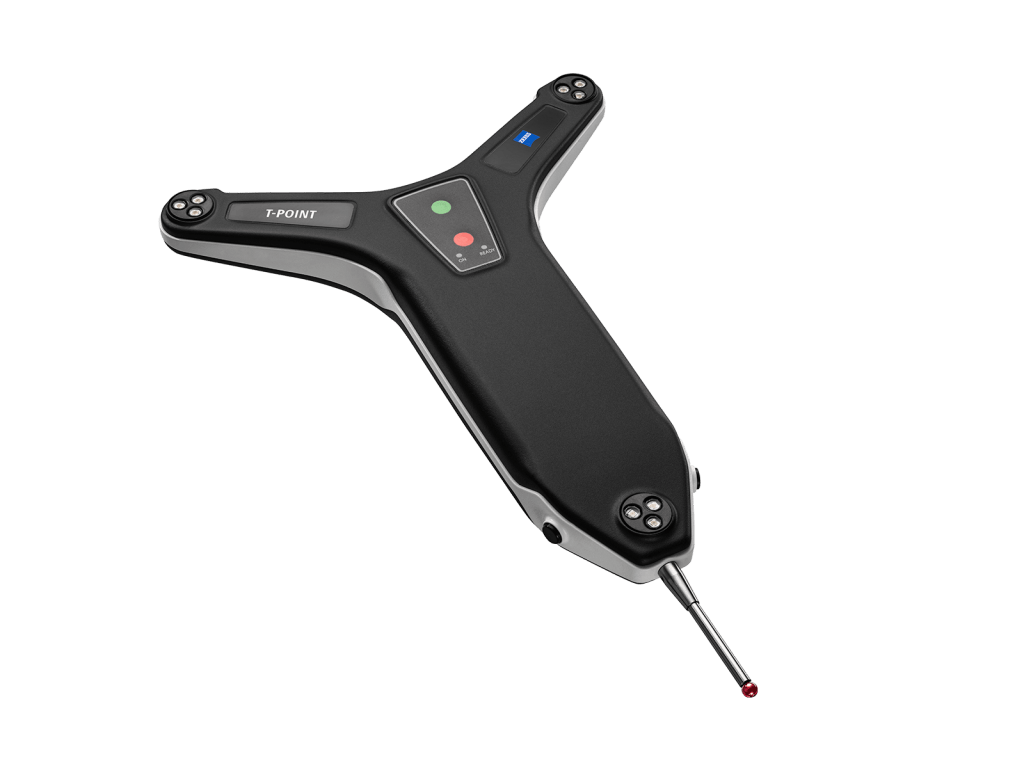

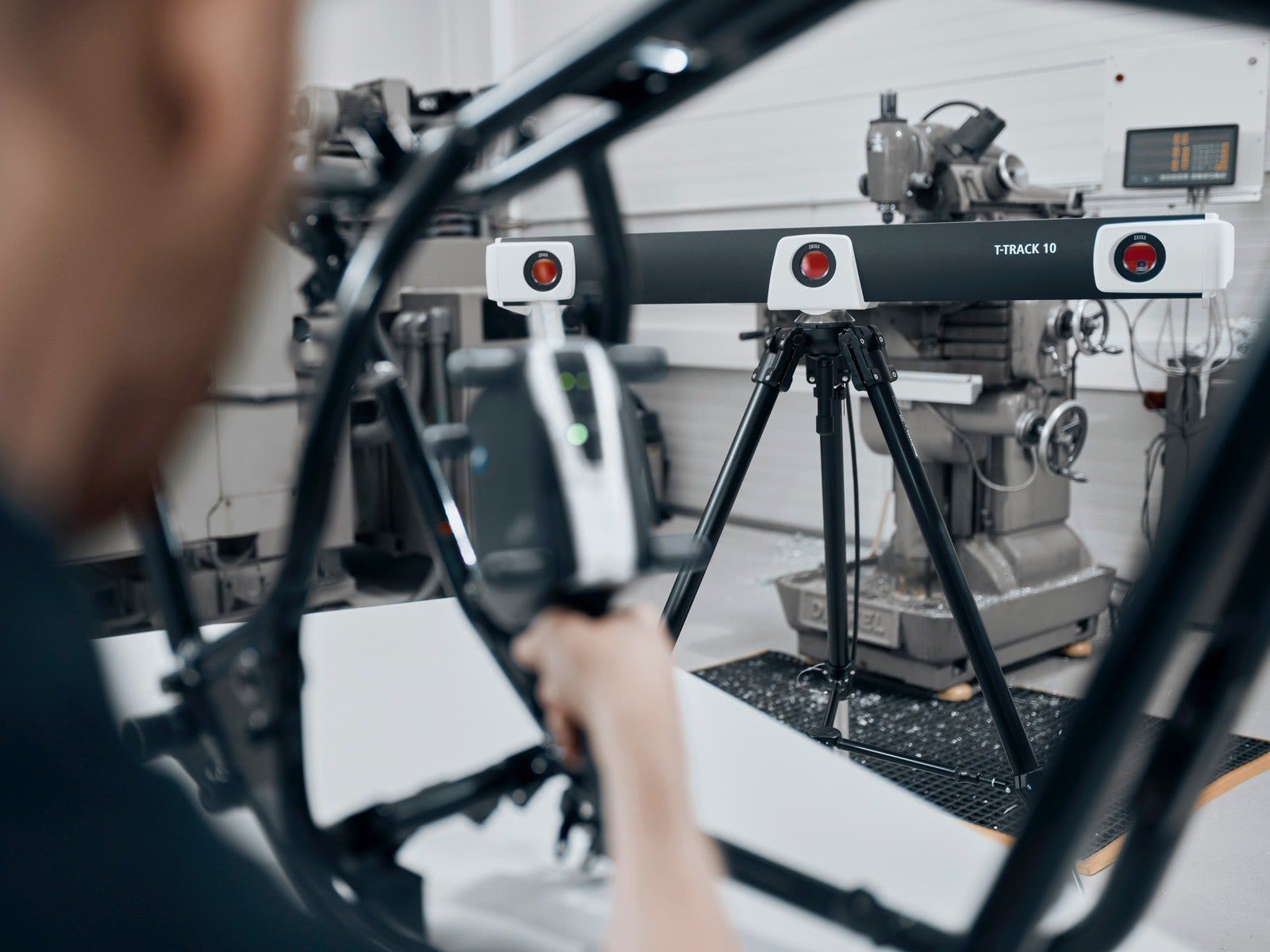

Combine un escáner láser de mano T-SCAN con el sistema de seguimiento óptico de su elección: el acreditado T-TRACK 20 para grandes volúmenes de medición de hasta 20 m³ o el nuevo T-TRACK 10 para un volumen de medición inferior de hasta 10 m³ y mayor precisión. Si desea capturar de forma rápida y fiable las posiciones de medición individuales, elija la sonda de contacto T-POINT.

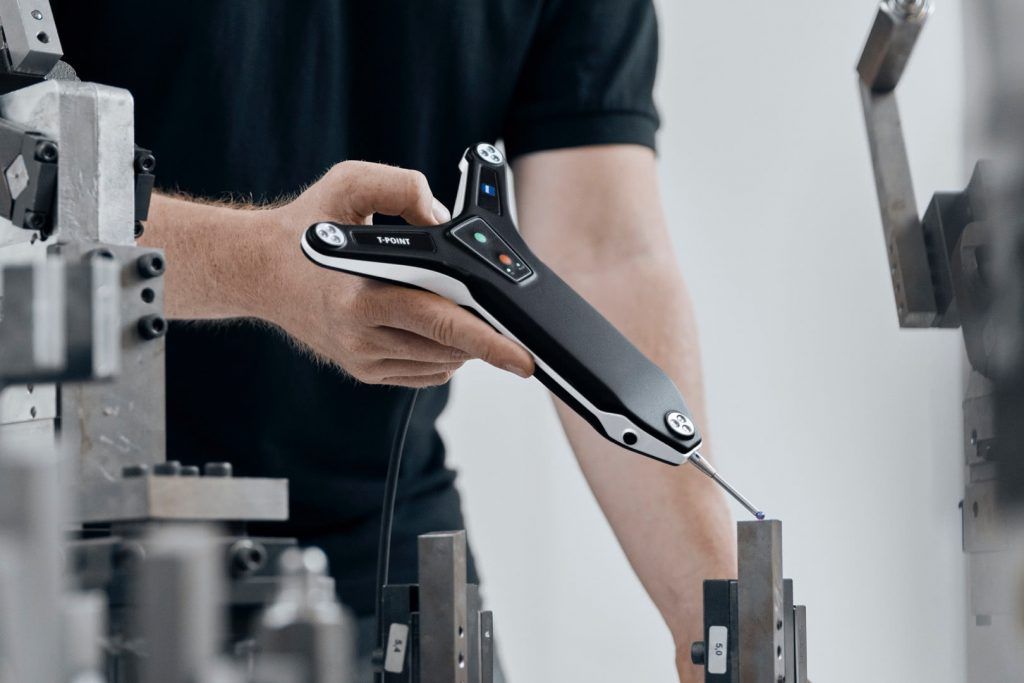

Es la solución perfecta para mediciones de un solo punto en áreas de objetos tales como bordes recortados y geometrías estándar o áreas ópticamente difíciles de alcanzar.
Software para un flujo de trabajo guiado
GOM Inspect Suite guía al operador por el escaneado, el sondeo y la inspección y permite una monitorización del progreso en tiempo real.

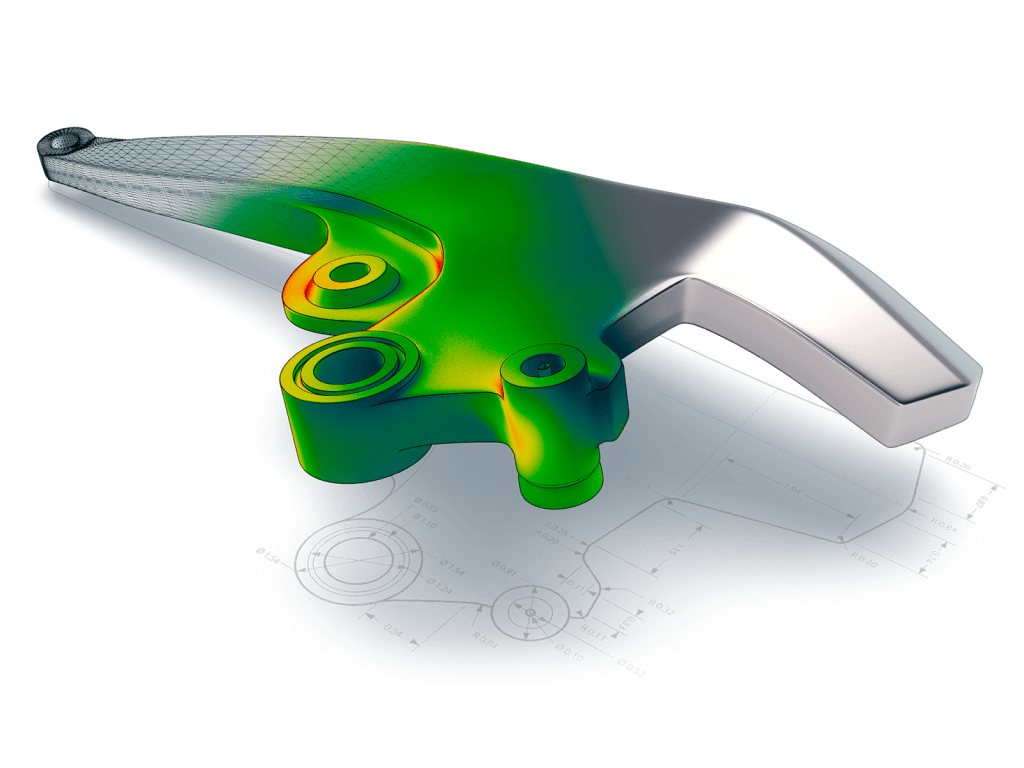

GOM Inspect: software intuitivo para un flujo de trabajo simplificado
El sistema modular
T-SCAN funciona con GOM Inspect, la solución de software todo en uno basada en el usuario y el estándar acreditado en la metrología 3D. Las mediciones y la inspección pueden realizarse en la pantalla, la función de datos paramétricos hace que todos los pasos del proceso sean trazables. Para un flujo de trabajo simplificado, más rápido y más productivo.
Aplicaciones
Control de calidad e inspección
* Comparación nominal/real de CAD y pieza
* Extracción de aristas/bordes de piezas de chapa metálica
* Inspección de estructuras soldadas complejas
Inspección de taller

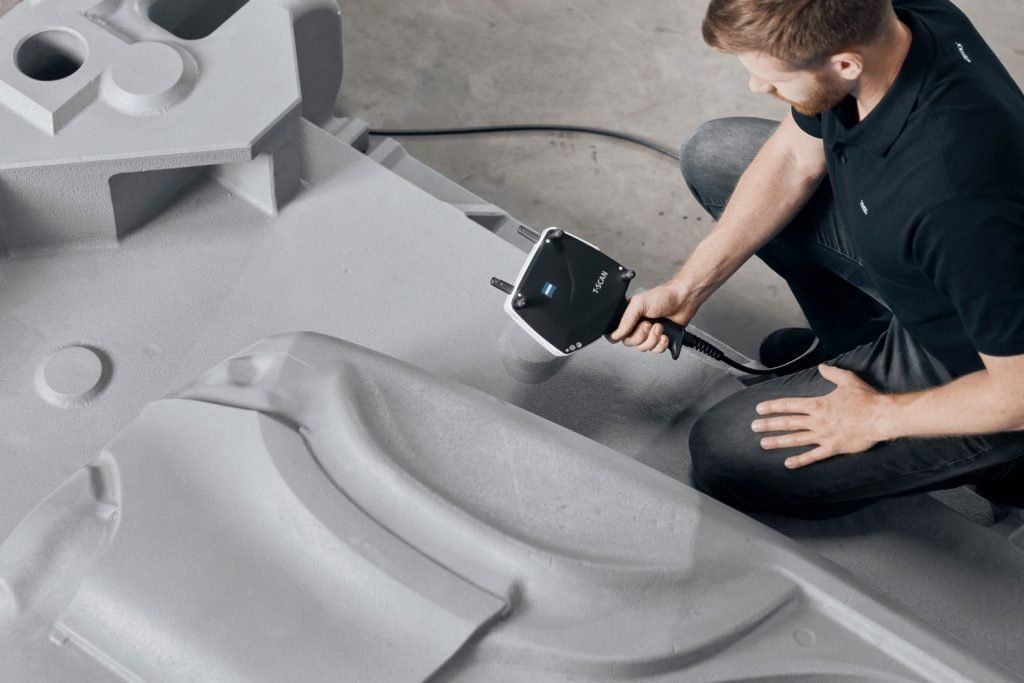

Fabricación de herramientas y de moldes
* Reconstrucción de herramientas
* Datos de escaneado para generar sendas de mecanizado
* Registro real tras la aprobación de la herramienta
* Captura de dinámicas de componentes complejas, p. ej., durante un procedimiento de fijación
Diseño y desarollo de productos
* Alto rango dinámico para escanear todos los tipos de superficies
* Escaneado de modelos de diseño para el posterior procesamiento en datos CAD y documentación
* Configuración de dispositivos de fijación y calibradores
* Captura rápida de geometrías de referencia y áreas específicas
Datos tècnicos
| Escáner láser de mano ZEISS T-SCAN | |
|---|---|
| Profundidad de medición | +/- 50 mm |
| Ancho de línea | Hasta 125 mm |
| Distancia media de trabajo | 150 mm |
| Frecuencia de línea | Hasta 330 Hz |
| Tasa de datos | 210.000 puntos/segundo |
| Peso | 1100 g |
| Dimensiones del sensor (empuñadura y clavijas IR incl.) | 300 x 170 x 150 mm |
| Longitud del cable | 10 m |
| Distancia media entre puntos | 0.075 mm |
| Clase de láser (IEC 60825-1:2014) | Clase 2M (seguro para los ojos) |
| Software | GOM Inspect |

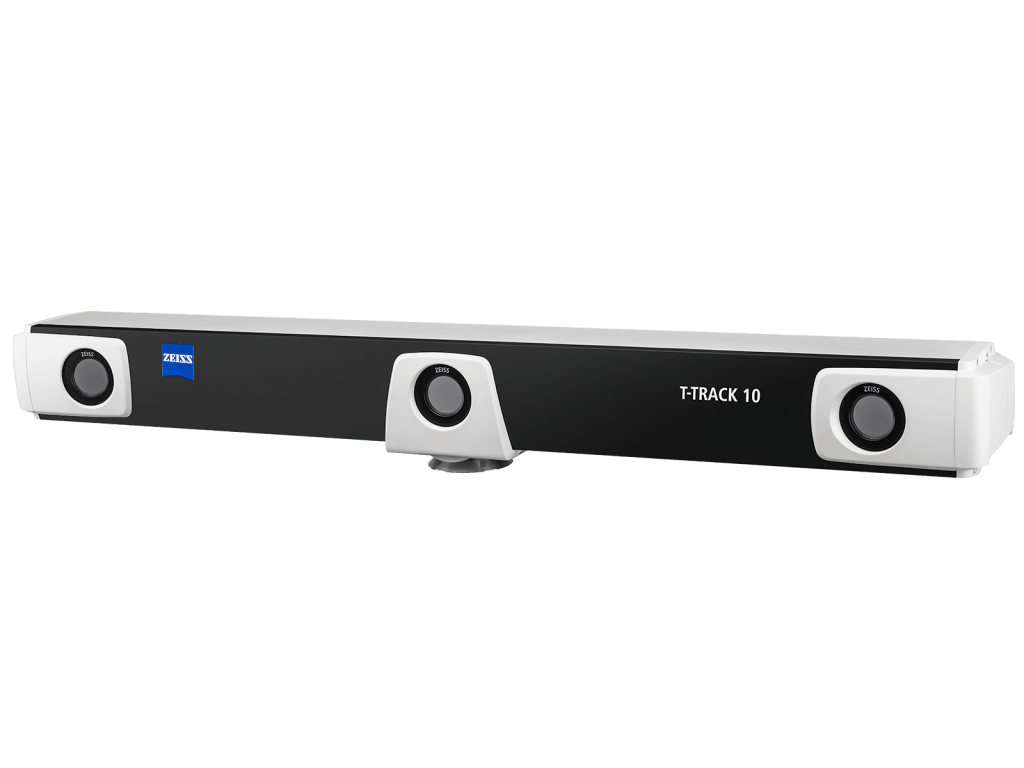

| ZEISS T-TRACK 10 | |
|---|---|
| Distancia de medición: objeto-cámara | 2.0 m – 4.50 m |
| Volumen de medición | 10 m³ |
| Campo de visión | Hasta 2894 mm x 2324 mm |
| Tasa de medición | Hasta 2,8 kHz |
| Peso | 18.5 kg |
| Dimensiones | 1150 x 180 x 150 mm |
| Software | GOM Inspect |
| Precisión trazable | 10 m |
| Precisión | 0.033 mm + 0.033 mm/m |

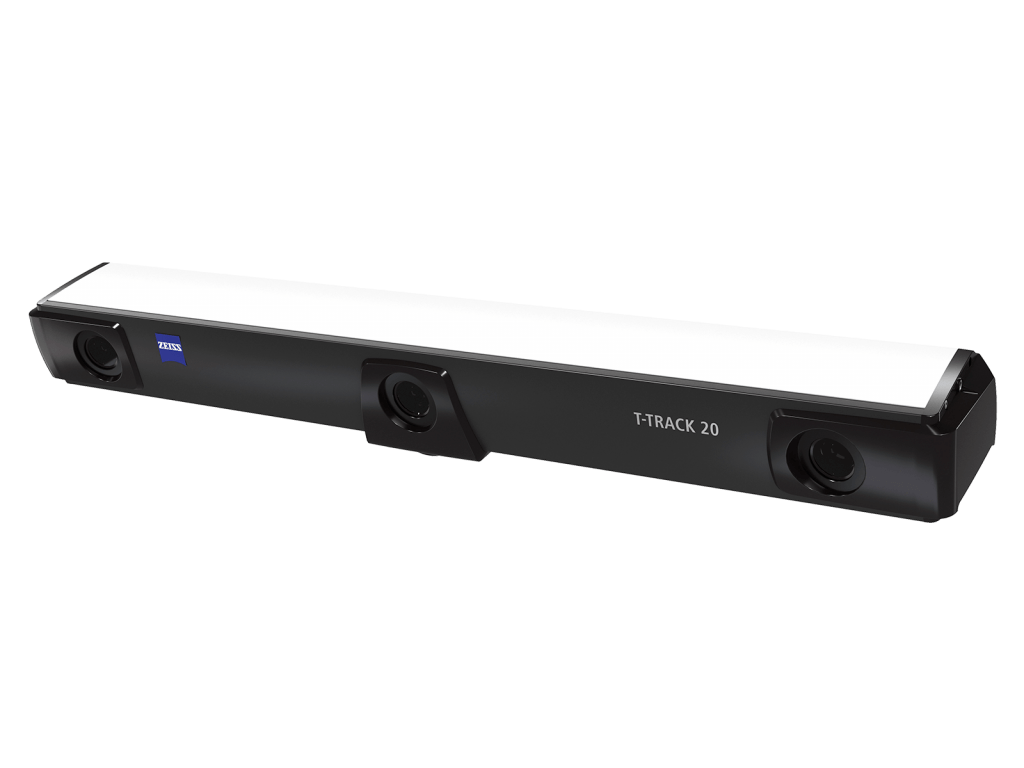

| ZEISS T-TRACK 20 | |
|---|---|
| Distancia de medición: objeto-cámara | 2.0 m – 6.0 m |
| Volumen de medición | 20 m³ |
| Campo de visión | Hasta 2894 mm x 2324 mm |
| Tasa de medición | Hasta 2,8 kHz |
| Peso | 18.5 kg |
| Dimensiones | 1150 x 180 x 150 mm |
| Software | GOM Inspect |
| Precisión trazable | Si |
| Precisión | 0.04 mm + 0.04 mm/m |
